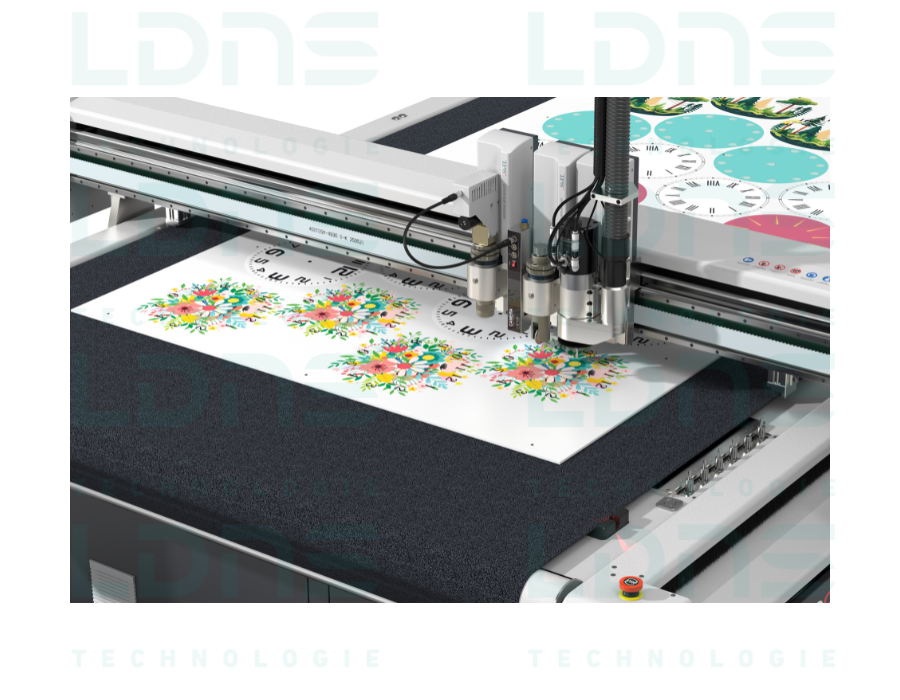

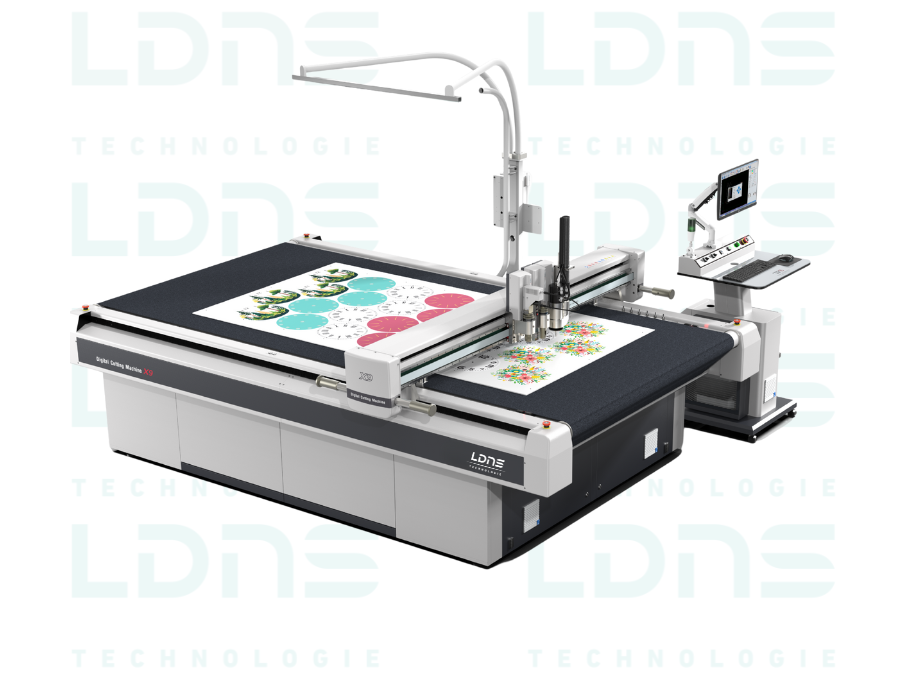

Table de découpe multifonctions - X9 2516
La X9 2516 est une table de découpe numérique industrielle grand format avec caméra CCD, table aspirante et outils multiples, conçue pour la découpe rapide et précise d’une large variété de matériaux.
| Paramètres techniques | X9 2516 |
|---|---|
| Dimensions hors tout | 4040 × 3080 × 2280 mm |
| Zone de travail | 1600 × 2500 mm |
| Plateforme de travail | Table aluminium nid d’abeille + tapis convoyeur |
| Épaisseur de coupe max. | Jusqu’à 60 mm (selon le matériau) |
| Hauteur de faisceau | 70 mm |
| Fixation du matériau | Aspiration par vide |
| Vitesse de coupe max. | 72 m/min |
| Système d’entraînement | Servos + guidage linéaire + courroie synchrone |
| Précision répétable | ±0,2 mm |
| Méthode de positionnement | Caméra |
| Formats de fichiers supportés | AI, EPS, PDF, DXF, PLT, JPG, TIF, TPS |
| Puissance machine | 12 kW |
| Alimentation | 380V / 220V |
| Poids | 600 kg |
| Table aspirante / convoyeur | Zones de vide séparées, feutre respirant 2,5 mm, convoyeur pour alimentation continue (longueur non limitée) |
| Compensation hauteur table | Détection de planéité + correction logicielle en temps réel (profondeur de coupe constante) |
| Sécurité anti-collision | Rideaux lumineux + mécanisme anti-collision |
| Caméra HD | Caméra industrielle (Hikvision), 173 FPS, interface Gigabit Ethernet |
| Repérage automatique | Détection marques, compensation déformation, précision de repositionnement annoncée ±0,1 mm |
| Routeur | Module routeur 1,8 kW jusqu’à 60 000 tr/min (refroidissement air ou eau) |

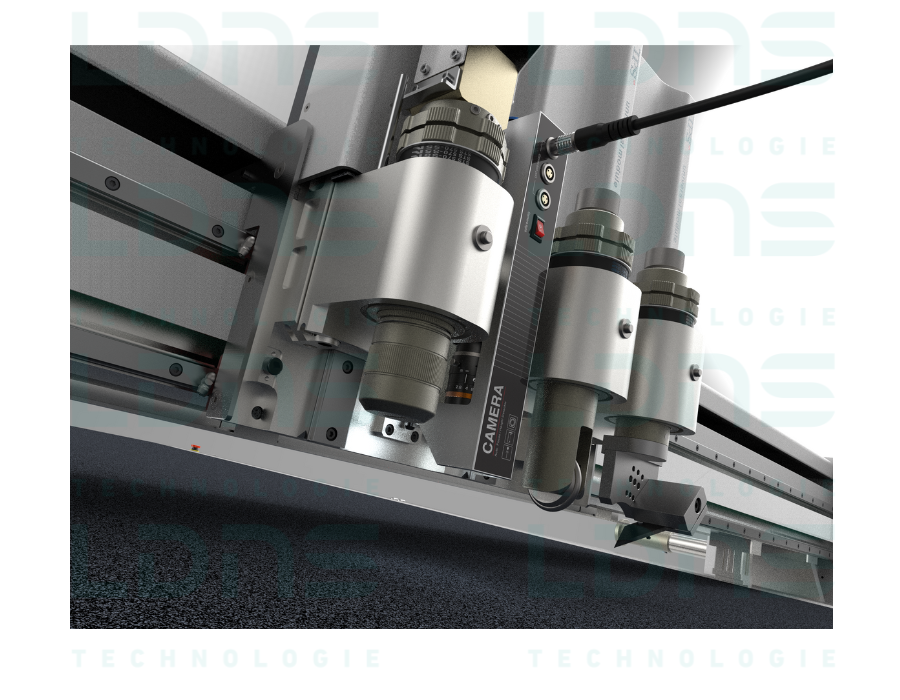

| Changeur outils | AKI (initialisation automatique couteau) + ARC (changeur automatique de fraises jusqu’à 6 outils) |
| Tailles de coupe disponibles |
1600 mm (largeur) : 1200 / 2500 / 3200 mm (longueur) 2100 mm (largeur) : 3200 mm (longueur) 3200 mm (largeur) : 2500 / 3200 mm (longueur) |
